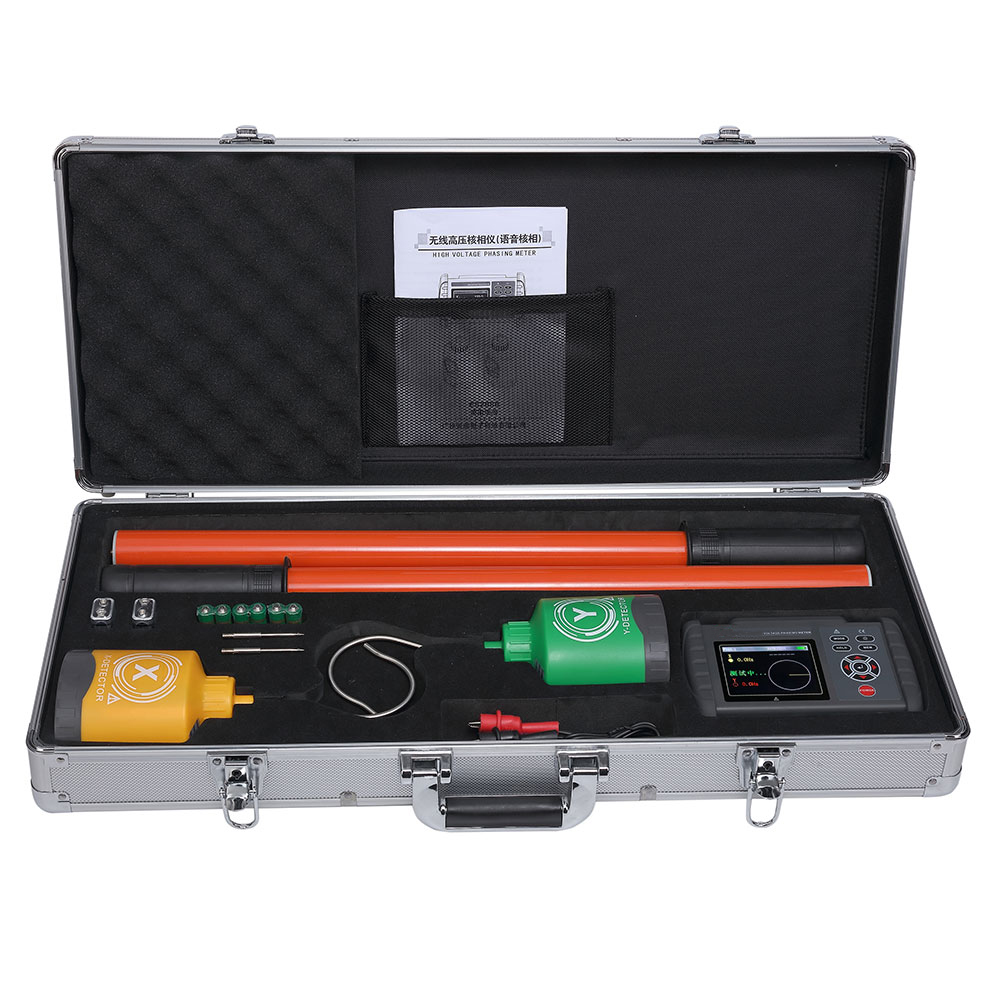

无线高压核相仪（语音核相）AC2080系列
AC2080系列无线高压核相仪应用于电力线路或变电所验电、核相、相位测试、相序判断、变压器组别判断等（线路电压：70V~550kV）。核相仪采用无线传输技术，3.5寸LCD彩屏，可同屏显示相位、频率、电压等核相结果，动态向量图指示，清晰直观；具有语音提示“X信号正常、Y信号正常、同相、异相”等。AC2080系列无线高压核相仪对于高压线路核相(电压超过220V时)，可将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成核相，核相结果直接显示在无线接收器上，当裸导线电压超过35kV时，为了确保安全必须使用非接触核相。
描述
|
型号 |
AC2080 |
AC2080A |
|
|
电压测量功能 |
有 |
无 |
|
|
功能 |
频率测量、相位测量、相序显示、电压测量、电压检验 |
||
|
电源 |
主机：DC7.5V,5节5号碱性电池 探测器：锌锰干电池6F22、9V |
||
|
基准条件 |
23℃±5℃，75%rh以下 |
||
|
核相方式 |
接触式核相：35kV以下的裸导线或550kV以下具有绝缘外皮的导线可以接触导线核相非接触式核相。当裸线路电压超过35kV时，必须采用非接触测试，探针逐渐靠近导线核相 |
||
|
传输距离 |
无线传输，直线传输距离约30米 |
||
|
相别定性 |
同相:－30°～30° |
异相:90°～150°和210°～270° |
|
|
核相电压 |
70V～550kV |
||
|
相位量程 |
0.0°～360.0°；精度：≤±12°；分辨率：0.1° |
||
|
频率量程 |
45.0Hz～65.0Hz；精度：≤±2Hz；分辨率：0.1Hz |
||
|
电压量程 |
70V～110kV ； 精度：±15%±5dgt 分辨率：100V |
||
|
电压精度 |
高压架空线路±15%±5dgt（其它应用：±25%±5dgt） |
||
|
发射频率 |
433MHz、315MHz |
||
|
显示模式 |
3.5寸彩屏 |
||
|
LCD显示尺寸 |
72mm×55mm |
||
