智能地下管路探测仪AC7080

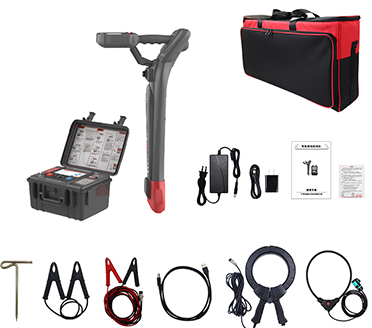

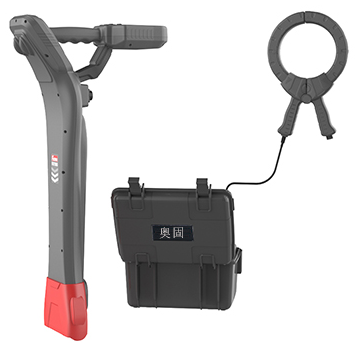

AC7080智能管道探测仪又名管线仪、路径仪，是一款综合性能很强的路径探测仪器。具有管线路径探测、电缆识别、故障查找等多种功能。仪器由发射机、发射电流钳、接收机、接收柔性电流钳、连接测试线、A字架（选配)等组成。AC7080智能管道探测仪能在非开挖的情况下，用于金属管线、地下电缆的路径探测、管线普查和深度测量。仪器使用多种滤波技术、具有抗干扰能力，能精准定位和测深，适用于地下各种金属管线的探测和巡线、管线管理与维护、市政规划建设、供电等部门的管线检测，是管道维护单位的必备仪器之一。该功能由信号发射机、接收机、信号发射钳和连接测试线来配合实现。
|
接收机 功能 |
管线探测（线缆位置跟踪、方向显示、深度测量、电流测量）、电缆识别、A字架故障查找（选配功能) |
|
电 源 |
8.4V大容量可充锂电池 |
|
输入方式 |
内置接收线圈、柔性卡钳、A字架（选配功能) |
|
接收频率 |
主动探测频率：250Hz、577Hz、640Hz、1.28kHz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10.2kHz、32.7kHz、65.6kHz、81.9kHz、197kHz 工频被动探测频率：50Hz、60Hz 射频被动探测频段：中心频率分为32.7kHz、65.6kHz、81.9kHz、197kHz |
|
探测模式 |
宽峰法、窄峰法、音谷法；管线测量深度：0-20m |
|
探测显示 |
经典定位模式，导线巡航模式，信号畸变测量模式 |
|
管线探测 检测范围 |
直连法：一般可以达到线缆长度0~20公里，主要由接地电阻、线缆电阻和线缆埋地深度决定；耦合法：一般可以达到线缆长度0~10公里，主要由接地电阻、线缆电阻和线缆埋地深度决定感应法：适用于埋地深度小于2m的线缆 |
|
液 晶 |
4.3寸LCD彩屏液晶（高亮屏），阳光下可见 |
|
触 摸 |
有，电容触摸 |
|
尺 寸 |
约350mm(长)×155mm(宽)×700mm(高) |
|
质 量 |
约2kg |
|
连接接口 |
Type-C USB接口、航空插座 |
|
线圈内径 |
φ200mm（可以根据需要定制更大口径） |
|
工作温湿度 |
-10℃～40℃；80%Rh以下 |
|
存放温湿度 |
-10℃~50℃；≤95％RH, 无结露 |
|
耐 压 |
AC2000V/rms(外壳前后两端之前) |
|
适合安规 |
IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |
|
发射机功能 |
多种频率信号发射方式 |
|
电 源 |
10.8V大容量可充锂电池 |
|
输出方式 |
直连法、耦合法、感应法 |
|
输出频率 |
250Hz、577Hz，640Hz，1.28kHz，2.56kHz，3.20kHz，4.09kHz，8.19kHz，10.2kHz，32.7kHz，65.6kHz，81.9kHz，197kHz |
|
输出模式 |
自动识别，根据不同配件自动识别 |
|
输出功率 |
15W max，9档可调 |
|
阻 抗 |
全自动实时阻抗匹配和保护功能 |
|
直连输出电压 |
150Vpp max |
|
电路保护 |
具有过载和短路保护 |
|
液 晶 |
5寸LCD彩屏液晶电容触摸屏 |
|
仪表尺寸 |
约320mm(长)×275mm(宽)×145mm(高) |
|
质 量 |
发射机约3.85kg；发射钳约1.18kg；充电器：DC 11.1V 3A |
|
发射钳尺寸 |
长宽厚297mm×194mm×39mm |
|
发射钳内径 |
φ125mm ；发射钳线长：3m |
|
测试线 |
红色测试线3m，黑色测试线3m |
|
连接接口 |
USB接口、DC接口、航空插座 |
|
抗 压 |
发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力 |
|
耐 压 |
AC 3700V/rms(仪器箱顶面与底面之前) |
|
电磁特性 |
IEC61326(EMC) |
|
适合安规 |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2) |
、
