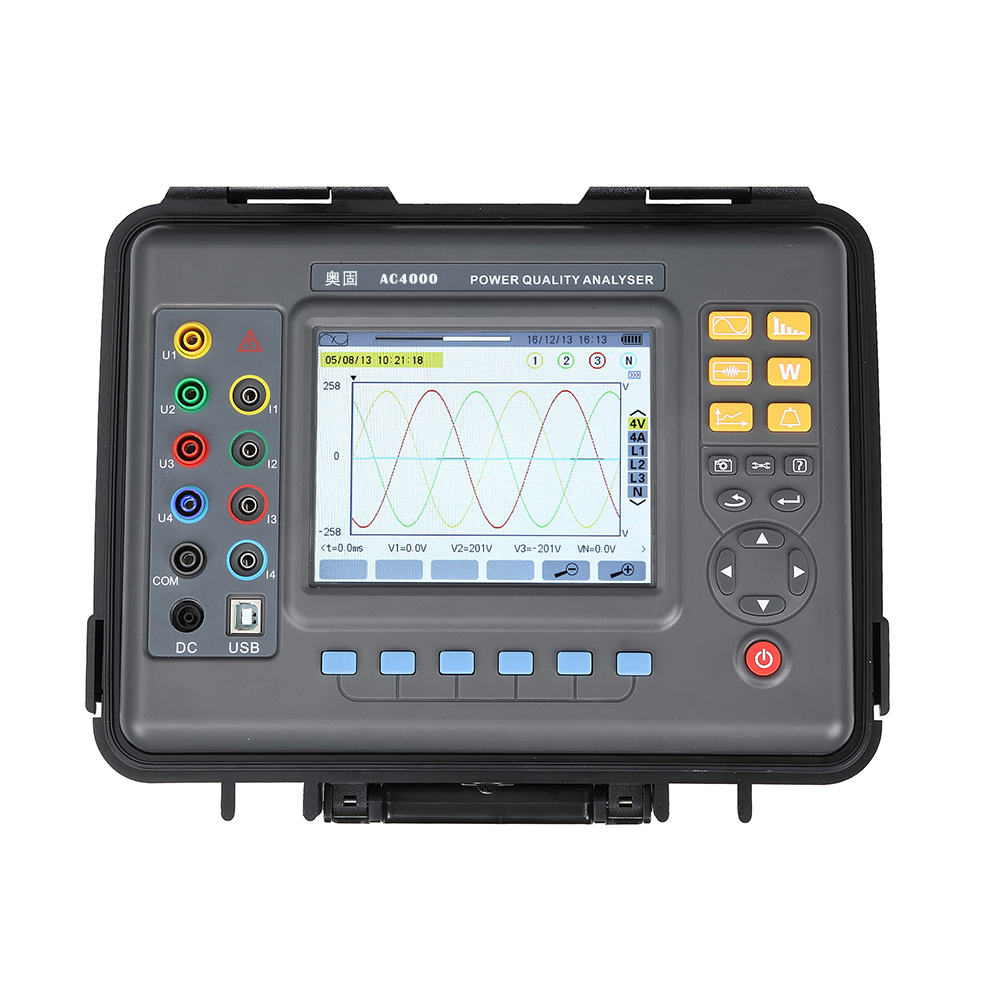

电能质量分析仪AC4000
AC4000电能质量分析仪是一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用，超大液晶彩屏显示，高分辨率，中英文双语操作界面，防振结构外壳等特点。可同时测量4路电流(ABC三相及中性线电流)，4路电压(ABC三相电压及中性线对地电压)、电流电压的峰值、一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图、谐波比柱形图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于对所有的电压、电流、功率、电能、谐波、相位等电量参数做全面分析和诊断。
|
测量 |
测量范围 |
显示分辨率 |
参考范围内的最大误差 |
|
频率 |
40Hz～70Hz |
0.01Hz |
±(0.03)Hz |
|
相电压真有效值 |
1.0V～1000V |
最小分辨0.1V |
±(0.5%+5dgt) |
|
线电压真有效值 |
1.0V～2000V |
最小分辨0.1V |
±(0.5%+5dgt) |
|
直流电压 |
1.0V～1000V |
最小分辨0.1V |
±(1.0%+5dgt) |
|
电流真有效值 |
10mA～6000A |
最小分辨1mA |
±(0.5%+5dgt) |
|
相电压峰值 |
1.0V～1414V |
最小分辨0.1V |
±(1.0%+5dgt) |
|
线电压峰值 |
1.0V～2828V |
最小分辨0.1V |
±(1.0%+5dgt) |
|
电流峰值 |
10mA～8484A |
最小分辨1mA |
±(1.0%+5dgt) |
|
峰值因数 |
1.00～3.99 |
0.01 |
±(1%+2dgt) |
|
4.00～9.99 |
0.01 |
±(5%+2dgt) |
|
|
有功功率 |
0.000W～9999.9kW |
最小分辨 0.001W |
±(1%+3dgt) Cosφ≥0.8 |
|
无功功率 电感性 |
0.000VAR～ 9999.9kVAR |
最小分辨 0.001VAR |
±(1%+3dgt) Sinφ≥0.5 |
|
视在功率 |
0.000VA～ 9999.9kVA |
最小分辨0.001VA |
±(1%+3dgt) |
|
功率因数 |
-1.000～1.000 |
0.001 |
±(1.5%+3dgt) Cosφ≥0.5 |
|
有功电能 |
0.000Wh～ 9999.9MWh |
最小分辨 0.001Wh |
±(1%+3dgt) Cosφ≥0.8 |
|
无功电能 电感性 |
0.000VARh～ 9999.9MVARh |
最小分辨 0.001VARh |
±(1%+3dgt) Sinφ≥0.5 |
|
视在电能 |
0.000VAh～ 9999.9MVAh |
最小分辨 0.001VAh |
±(1%+3dgt) |
|
相位角 |
-179°～180° |
1° |
±(2°) |
|
位移功率因数 (DPF) |
-1.000～1.000 |
0.001 |
φ:±(1°) |
|
谐波比 包含1～50次 (Vrms>50V) |
0.0%～99.9% |
0.1% |
±(1%+5dgt) |
|
谐波角 (Vrms>50V) |
-179°～180° |
1° |
±(3°)谐波1～25次 |
|
±(10°)谐波26～50次 |
|||
|
总谐波率 (THD或THD-F)≤50 |
0.0%～99.9% |
0.1% |
±(1%+5dgt) |
|
变压器K因数 |
1.00～99.99 |
0.01 |
±(5%) |
|
三相不平衡 |
0.0%～100% |
0.1% |
±(1%) |
|
电 源 |
可充电锂电池组9.6V，外接充电器。 |
|
电池电量指示 |
电池符号5格 显示电量，当电池电量过低时,提示1分钟后自动关机。 |
|
工作电流 |
约490mA，电池满电连续工作约10小时。 |
|
显示模式 |
LCD彩屏,640dots×480dots ，5.6寸，显示域116mm×88mm。 |
|
仪器尺寸 |
长宽厚：277.2mm×227.5mm×153mm。 |
|
通道数 |
4路电压，4路电流。 |
|
线电压 |
1.0V～2000V。 |
|
相电压 |
1.0V～1000V。 |
|

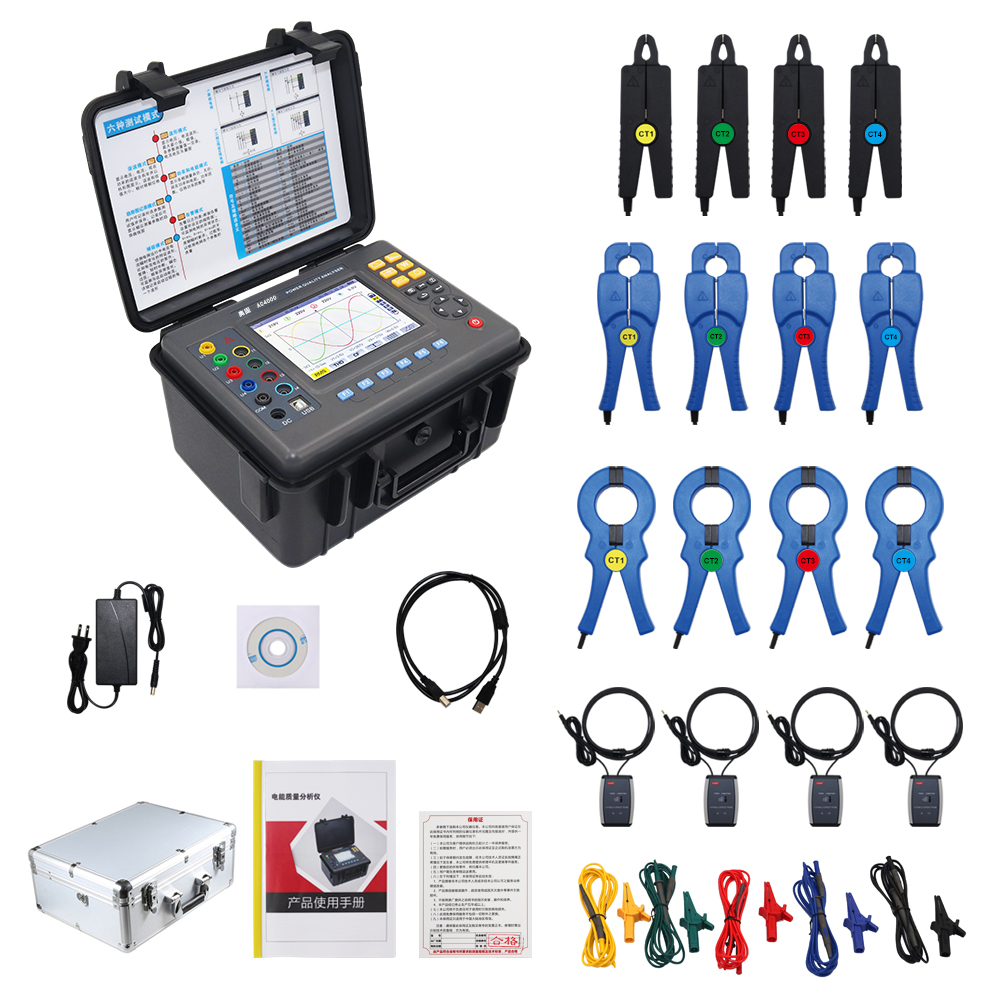

电流（选配) |
008电流钳：10mA～10.0A； 020电流钳：0.10A～100A； 050电流钳：1.0A～1000A； 300R柔性线圈电流传感器（带积分器） 10A～6000A |
|
结构 |
双重绝缘，带绝缘防振护套 |
|
适合安规 |
IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等级2 |
